海克斯康三次元测量仪机械结构选型的重要性

发布时间:2015-11-10

海克斯康三次元测量仪从机械结构构造不同,可分为移动桥式机、固定桥式机、龙门式三次元测量仪、水平悬臂测量机这几类机型。从设计的机械结构角度出发,充分了解不同机型的构造,选择合适的测量机对测量结果的影响至关重要。

移动桥式测量机

开敞性好,承载能力好,结构刚性好,是中小型测量机的主流机型,占中小型测量机总量的70%~80%

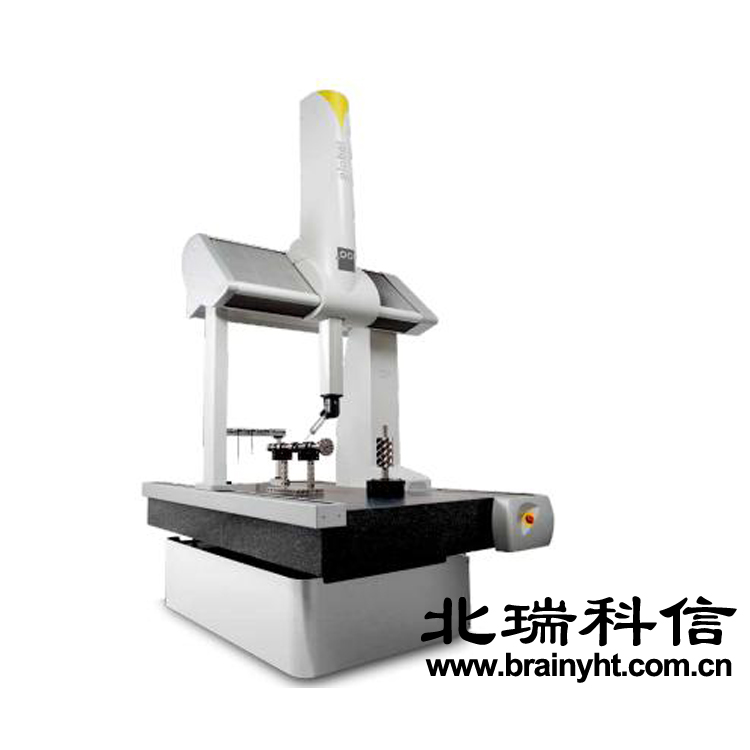

海克斯康三次元测量仪桥式机

固定桥式三次元测量仪:

结构稳定,是高精度测量机的首选型式。

龙门式三次元测量仪(高架桥式测量机)

由于其刚性较水平悬臂测量机要好很多,对大尺寸工件的测量而言具有足够的精度,是大尺寸工件高精度测量的首选。

海克斯康龙门式测量机

水平悬臂测量机

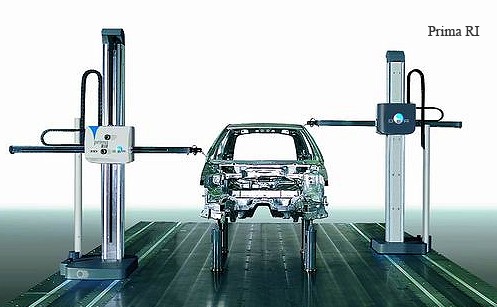

海克斯康悬臂式测量机

由于汽车工业测量高度较高(2M左右),水平方向要伸入车内测内饰件,有时还要两台甚至三台海克斯康三次元测量仪配合使用,在这个领域内水平悬臂测量机得到广泛使用。

必须充分认识到测量机的机械结构是一个串连的结构,即从地面到台面到立柱到横梁到主轴,前面任何一级的误差都会最终在主轴或测头上反映出来,而许多结构都以悬臂的形式受力,所以除了外部的温度条件外,其本身的结构及各部分的刚性是十分重要的,这里特别要指出的是人们只注意构件的自身材料及刚性,而忽略了支撑连接件、轴承与导轨的刚性,往往这些成为测量结构的软肋,所以需要特别加以注意。
