让测量更富创造力,解读PC-DMIS 2018 R1新功能

发布时间:2018-08-17

世界发展如此之快,所以,我们追求卓越,也追求更快的速度。”

PC-DMIS, 正让我们的测量世界,变得更加快速,更加直观,更加智能,更富创造力。PC-DMIS每天都在进步,所以,我们的测量能力在持续发展,我们的操作方式、工作流程、测量思维都在改变,进而推动了我们的智造能力。
1 :比最快更快
2 :与CAD/CAM - SPC强强联合
3 :大趋势:激光点云的高效处理

1.比最快更快
自PC-DMIS率先引进革新性的CAD应用技术,为测量行业开启直观高效的测量世纪,PC-DMIS一直在高效、直观、智能的路上不遗余力的前进。新系列“快速工具”的进展一再让用户体验“没有最快,只有更快”的速度和加速度。
? 一次创建多个同尺寸特征
点击CAD(结合Shift),同一个曲面甚至几个曲面上所有同尺寸的圆和圆柱特征即刻创建。

? 快速设置
一键启动设置“小界面”,快速设置测量策略。
与快速特征配合应用,体验加速度的力量。

? 从自动特征上提取矢量点
直接将自动特征切换成触发的特征点(矢量点)。针对某些大尺寸特征的点检测任务,这是一种高效的测量方式,该方式无需规划每个矢量点之间的最短路径和每个矢量点的测头角度,能够有效缩短测量路径和编程效率。

? 更方便的旋转部件
在CAD窗口中添加了一个立方体的旋转部件,操作直观,尤其适合六面视图的快速定位。



2与CAM/SPC更紧密的强强联合
在海克斯康智能制造数字主线中,PC-DMIS计量软件作为现实和虚拟之间的桥梁和数据核心之一,与上下游CAD/CAM和SPC等各产品之间的衔接越来越紧密和强势;紧密而强势的链接,能让用户体验到更为优越的慧心智造(SMART QUALITY)。从而实现过程优化的” 。控制和反馈的闭环
?新增 VISI CAM的CAD直接转换器
新增VISI CAM(Vero)软件格式CAD的直接转换器(DCT),VISI格式CAD可直接导入PC-DMIS,无需任何中间转换。



? 嵌入新的Q-DAS (SPC)配置器接口
PC-DMIS 2018中嵌入了新的Q-DAS配置器接口,既可以定义K域跟踪字段,也可以直接导入Q-DAS定制的配置文件。这简化了PC-DMIS数据传输到统计软件的工作流,使得数据的分析更简单。

3大趋势:激光点云的高效处理
非接触激光探测以其高效、全面的检测能力获得用户的青睐,PC-DMIS Laser软件模块提供高效的点云收集和尺寸分析评价功能,支持点云与CAD比对,既可实现所有规则几何特征的形位公差评价,也可对复杂曲面曲线进行色差图分析;PC-DMIS Laser也可对收集到的点云数据进行过滤和网格化封装处理。

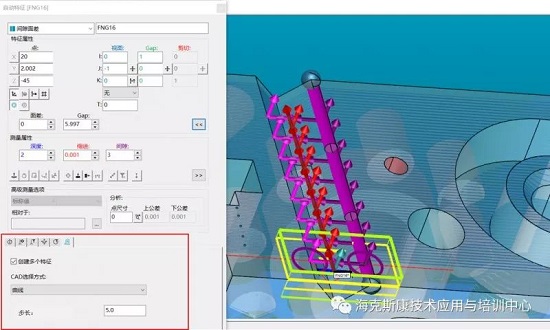

? 一次创建多个间隙面差特征或棱点
按照指定的间隔一次创建多个等间距的间隙面差特征或者棱点。

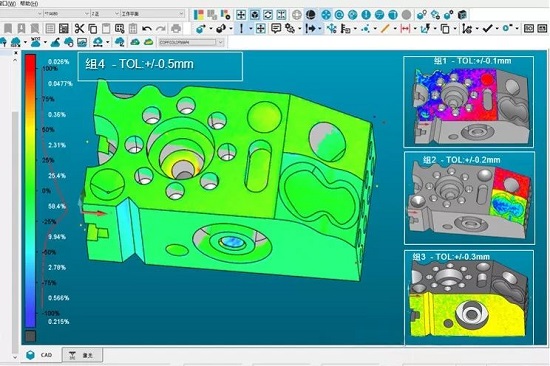

? 点云曲面分组评价
对点云曲面进行分组,不同曲面组可实现异公差分组评价。

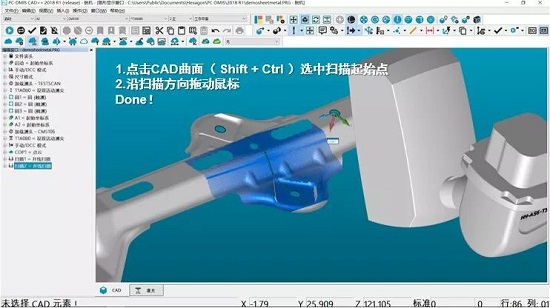

? 点云的快速扫描
现在,PC-DMIS Laser也支持激光传感器的快速扫描功能。点击CAD曲面拖曳鼠标,即可完成扫描特征的创建。
