外径千分尺的结构、测量原理以及需要注意什么

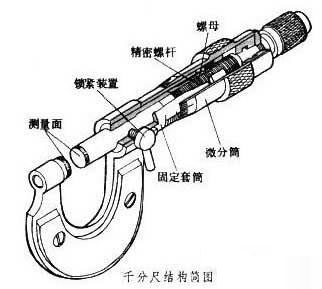

1、标准规定外径千分尺的结构
其结构关键分成两部分。其中是曲柄和固定的套筒相互之间牢固地连在一起；而另一部分是微分筒和测微螺杆坚固的连在一起。由于在固定的套筒里刻着阴螺纹，测微螺杆的外边刻着阳螺旋，因此后一组能够相对前一组旋转。旋转时测微螺杆就往左边或右挪动，曲柄附在测砧和固定的套筒上。微分筒后端附带测力设备（保护棘轮）。当卡紧摇杆卡紧后，固定的套筒和微分筒的位置就固定不会改变。
2、标准规定机械外径千分尺的侧量原理
外径千分尺是根据螺旋放大的基本原理做成的，即螺杆在螺母中转动一周，螺杆便顺着旋转轴线方位前行或倒退一个螺距的间距。因而，沿中心线方位挪动的细微间距，就能用圆周上的读值表明出来。
游标卡尺的高精密外螺纹的牙距是0.5毫米，移动精确度有50个等分精确度，移动精确度转动一周，测微螺杆可前行或倒退0.5毫米，因而转动每一个测量范围，等于测微螺杆前行或倒退这0.5/50=0.01mm。由此可见，移动精确度每一小测量范围表明0.01mm，因此以千分尺可精确到0.01mm。然后还能再估读一位，因此可读到mm的千分位。
外径千分尺存放时需要注意什么呢？
1.外径千分尺存放时需注意存放在无太阳照射，湿气少，自然通风优良，尘土少的地儿。
2.谨记一定要放到收纳盒子中保存，不可以直接摆放在地面上。
3.最重要的一点：2个测量面中间打开0.1-毫米左右存放，另外不可以锁紧紧固装置，避免在存放过程中造成故障。
