三坐标测量机组成部分之主机

发布时间:2014-04-25

北瑞科信(www.brainyht.com.cn)之前介绍了三坐标测量机有三部分组成,其中包括主机、测头和电气控制系统。前面已经跟大家分了关于三坐标测量机的测头和电气控制系统,今天北瑞科信再介绍一下关于“三坐标测量机组成部分之主机”的构成。

三坐标测量机主机

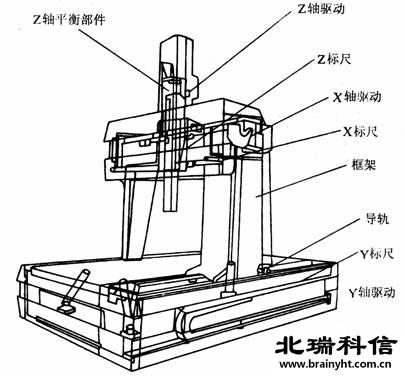

三坐标测量机主机组成部分

三坐标测量机主机结构主要分为:1、框架:是测量机的主体机械结构架子。2、标尺系统:是测量机的重要组成部分,是决定仪器精度的一个重要环节。三坐标测量机所用的标尺有光栅尺、感应同步器、磁尺及光波波长等。3、三坐标测量机导轨:是测量机实现三维运动的重要部件。测量机多采用滑动导轨、滚动轴承导轨和气浮导轨,而以气浮静压导轨为主要形式。气浮导轨由导轨体和气垫组成,有的导轨体和工作台合二为一。气浮导轨还包括气源、稳压器、过滤器、气管、分流器等一套气体装置。 4、驱动装置:是三坐标测量机的重要运动机构,可实现机动和程序控制伺服运动的功能。在测量机上一般采用的驱动装置有滚动轮、钢丝、齿形带、齿轮齿条、光轴滚动轮等传动,并配以伺服马达驱动。直线马达驱动正在增多。5、平衡部件:主要用于Z轴框架结构中。它的功能是平衡Z轴的重量,以使Z轴上下运动时无偏得干扰,使检测时Z向测力稳定。6、转台与附件:转台是测量机的重要元件,它使测量机增加一个转动运动的自由度,便于某些种类零件的测量。

更多三坐标测量仪资讯,尽在北瑞科信:www.brainyht.com.cn
