游标卡尺如何读数

发布时间:2015-03-05

游标卡尺是一种常用的量具,具有结构简单、使用方便、精度中等和测量的尺寸范围大等特点,可以用它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等,应用范围很广。

游标卡尺由主尺和副尺(又称游标)组成。主尺与固定卡脚制成一体,副尺与活动卡脚制成一体,并能在主尺上滑动。游标卡尺有0.02、0.05、0.1mm三种测量精度。

游标卡尺的读数

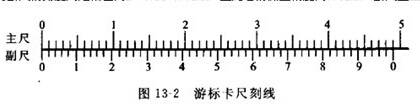

游标卡尺是利用主尺刻度间距与副尺刻度间距读数的。以0.02mm游标卡尺为例,主尺的刻度间距为1mm,当两卡脚合并时,主尺上49mm刚好等于副尺上50格,副尺每格长为=0.98mm。主尺与副尺的刻度间相关为1-0398=0.02mm,因此它的测量精度为0.02mm(副尺上直接用数字刻出)

游标卡尺读数分为三个步骤,下面以所示0.02游标卡尺的某一状态为例进行说明。

游标卡尺的读数方法

1. 在主尺上读出副尺零线以左的刻度,该值就是最后读数的整数部分。图示33mm。

游标卡尺主副尺

2. 副尺上一定有一条与主尺的刻线对齐,在刻尺上读出该刻线距副尺的格数,将其与刻度间距0.02mm相乘,就得到最后读数的小数部分。图示为0.24mm。

3. 将所得到的整数和小数部分相加,就得到总尺寸为33.24mm。

游标卡尺读数刻度
