三坐标测量机的三大组成部分

发布时间:2015-04-24

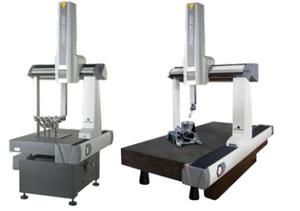

北瑞科信今日与大家分享关于“三坐标测量机的三大组成部分”,三坐标测量机可分为主机、测头、电气系统三大部分。

主机结构分为:

1、框架,是指三坐标测量机的主体机械结构架子。它是工作台、立柱、桥框、壳体等机械结构的集合体;

2、标尺系统,是测量机的重要组成部分,是决定仪器精度的一个重要环节。三坐标测量机所用的标尺有线纹尺、精密丝杆、感应同步器、光栅尺、磁尺及光波波长等。该系统还应包括数显电气装臵。

3、导轨,是测量机实现三维运动的重要部件。三坐标测量机多采用滑动导轨、滚动轴承导轨和气浮导轨,而以气浮静压导轨为主要形式。气浮导轨由导轨体和气垫组成,有的导轨体和工作台合二为一。气浮导轨还应包括气源、稳压器、过滤器、气管、分流器等一套气体装臵。

4、驱动装臵,是测量机的重要运动机构,可实现机动和程序控制伺服运动的功能。在测量机上一般采用的驱动装臵有丝杆丝母、滚动轮、钢丝、齿形带、齿轮齿条、光轴滚动轮等传动,并配以伺服马达驱动。直线马达驱动正在增多。

5、平衡部件,主要用于Z 轴框架结构中。它的功能是平衡 Z 轴的重量,以使Z 轴上下运动时无偏得干扰,使检测时Z 向测力稳定。如更换Z 轴上所装的测头时,应重新调节平衡 力的大小,以达到新的平衡。Z 轴平衡装臵有重锤、发条或弹簧、气缸活塞杆等类型。

6、转台与附件,转台是测量机的重要元件,它使测量机增加一个转动运动的自由度,便于某些种类零件的测量。转台包括分度台、单轴回转台、万能转台(二轴或三轴)和数控转台等。用于坐标测量机的附件很多,视需要而定。一般指基准平尺、角尺、步距规、标准球体(或立方体)、测微仪及用于自检的精度检测样板等。

三维测头即是三维测量的传感器,它可在三个方向上感受瞄准信号和微小位移,以实现瞄准与测微两种功能。测量的测头主要有硬测头、电气测头、光学测头等,此外还有测头回转体等附件。测头有接触式和非接触式之分。按输出的信号分,有用于发信号的触发式测头和用于扫描的瞄准式测头、测微式测头。

电气系统分为: 1、电气控制系统是测量机的电气控制部分。它具有单轴与多轴联动控制、外围设备控制、通信控制和保护与逻辑控制等。

2、计算机硬件部分,三坐标测量机可以采用各种计算机,一般有PC 机和工作站等。

3、测量机软件,包括控制软件与数据处理软件。这些软件可进行坐标交换与测头校正,生成探测模式与测量路径,可 用于基本几何元素及其相互关系的测量,形状与位臵误差测量,齿轮,螺纹与凸轮的测量,曲线与曲面的测量等。具有统计分析、误差补偿和网络通信等功能。

4、打印与绘图装臵,此装臵可根据测量要求,打印出数据、表格,亦可绘制图形,为测量结果的输出设备。


了解更多三坐标测量机信息,请登录北瑞科信公司网站www.brainyht.com.cn
