PC-dmis测量线时需注意的关键点

发布时间:2015-05-20

三坐标测量仪软件pc-dmis测量中,除“点”元素以外,其它元素都是采用整体进行测头半径补偿的方法。比如测量面,先使用未补偿前的球心点坐标计算出面的矢量确定面的方向,再计算出均值点确定面的位置,然后再逆着面的矢量方向,把均值点加或减一个测头半径,就实现了面元素的测头半径补偿。再比如圆元素,先使用球心点坐标算出圆心和拟合圆直径,再根据内圆和外圆在拟合圆直径基础上加或减一个测头直径,就完成了圆元素的测头半径补偿。

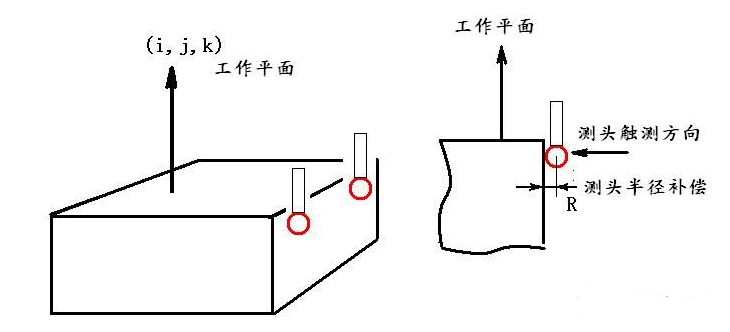

线元素是非常特殊的元素,它的测头半径补偿存在一个确定补偿方向问题。由于我们通常只能测量二维线,所以可以借助於工作平面来确定这个补偿方向。因此我们在测头线元素时,一定要选择正确的工作平面。这个工作平面要与线的矢量方向,测头的触测方向都垂直。用一个直白的例子,如果我们要测量桌子侧面的线,一定要选择桌子上表面为工作平面。如果这个工作平面选择错了,这条线的测头半径的补偿方向就错了,位置也就错了,其直线度也错了。请记住下面这幅图。
