如何用影像测量仪测量PCB板

发布时间:2015-07-21

如何用影像测量仪测量PCB板?我们要首先了解一下,PCB什么,PCB即印制线路板,它是电子工业的重要部件之一,也是一种很普遍电子零部件。我们可以在很多电子设备,小到电子手表、计算器,大到计算机,通讯电子设备,军用武器系统中看到,凡是有集成电路等电子元器件,为了它们之间的电气互连,都要使用到PCB。通过这些您大概有了解了吧?在较大型的电子产品研究过程中,该产品的印制板的设计、文件编制和制造被看成最基本的成功因素。印制板的设计和制造质量直接影响到整个产品的质量和成本,和产品的行业竞争力。所以PCB的精度和质量检测成为了制造过程中重要的环节,在PCB电路板行业需要检测的几何量通常有:产品外观检测、各元素位置检测、真直读检测、真圆度检测、长宽高检测、孔毛边检测等等。不过传统的测量方法很难满足PCB生产中高速批量高精度检测的需求。

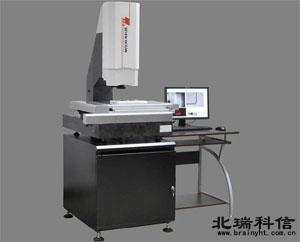

全自动影像测量仪作为现代机械制造中的关键测量设备,具有逆向工程、实时对比等功能,可进行自动化及非接触方式进行检测。使用全自动影像测量仪进行PCB检测时,只需将PCB放置于光学测量系统的工作台面上,经过定位,调出相关检测程序,x、y工作台将线路板送到镜头下面,镜头捕捉到线路板的图像后,处理器将会在x、y工作台移至下一个位置进行捕捉,然后进行相应的计算。通过对图像进行连续处理,获得较高的检测速度。影像测量仪可以对PCB进行尺寸规范,输入实际值与公差,系统经过分析、处理和判断后,能够发现缺陷并进行位置提示,同时生成报告文件。如何用影像测量仪测量PCB板,您看了此文有一定的启发了吧。

了解更多影像测量仪信息,请登录北瑞科信官网www.brainyht.com.cn
