影像测量仪在制造业中的应用

发布时间:2015-12-10

影像测量仪在制造业中的应用。

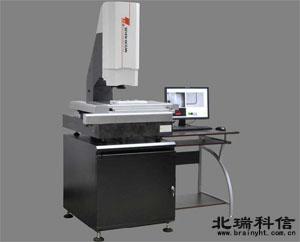

影像测量仪是一种新兴的精密几何测量仪器。随着技术的发展,已经成为精密几何测量最常用的测量仪器之一。

影像测量仪利用影像测头采集工件的影像,通过数位图像处理技术提取各种复杂形状工件表面的座标点,再利用坐标变换和资料处理技术转换成坐标测量空间中的各种几何要素,从而计算得到被测工件的实际尺寸、形状和相互位置关系。

经过不断的发展,影像测量仪的应用范围不断扩大,可以对各种复杂的工件轮廓和表面形状进行精密测量。现在,影像测量仪的测量物件包括电子零配件、精密模具、冲压件、PCB板、螺纹、齿轮、成形刀具等各类工件,逐渐进入到电子、机械、仪表、钟表、轻工、国防军工、航天航空等行业,成为高等院校、研究所、计量技术机构的实验室、计量室以及生产车间常用的精密测量仪器。

在逆向工程领域对模具进行测绘时,对于曲面的快速扫描,需要使用价格昂贵的扫描测头或者激光扫描测头。影像测量仪具备自动轮廓扫描功能,可获取在同一轮廓上所有点的座标,从而获得工件轮廓图。自动轮廓扫描功能操作简单,效率非常高,只需操作者指定扫描起始和结束位置,机台就会自动搜索扫描方向、移动工作台、获取点集座标,快速得到工件的轮廓,不失为一种经济、高效的解决方案。
