七海新推出产品-ACCURA Z 全自动影像测量仪

发布时间:2015-03-31

七海测量ACCURA Z影像测量仪主机工作台采用经特殊工艺处理的航空铝合金材料,运动机构重量轻、惯性小、速度快、运行稳,机体底座、立柱采用优质花岗岩材料,精度高、稳定性好。

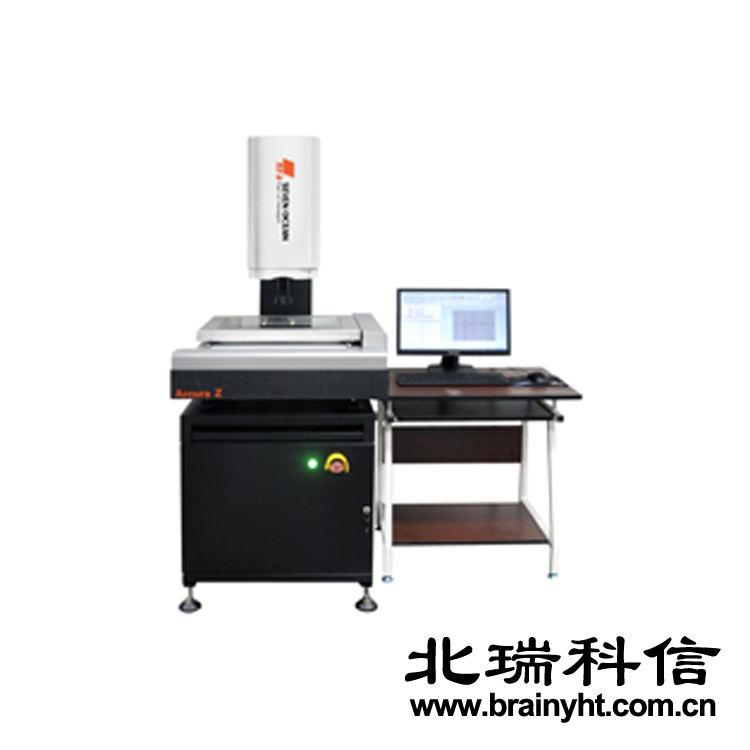

七海全自动影像测量仪ACCURA Z

产品特色:

◇ 机体底座、立柱采用优质花岗岩材料,精度高、稳定性好

◇ 主机工作台采用经特殊工艺处理的航空铝合金材料,运动机构重量轻、惯性小、速度快、运行稳

◇ 全伺服闭环控制系统,三轴进口伺服马达

◇ 各轴采用精密直线导轨,高精密传动系统,全自动精准测量

◇ 独特的空间面补偿技术,保证机器的精度稳定可靠

◇ 七海专利的即时影像导航系统 ,快速定位要测量位置

◇ 高分辨率原装进口彩色CCD

◇ 三轴进口光栅尺(分辨率0.4um)

◇ 可程序控制的六环八区LED光源,表面光源、环形光源

◇ 连续变倍镜头,可实现连续变倍测量

◇ 光学自动对焦测高功能

◇ 自主知识产权的七海专用测量软件

技术参数:

型号

Accura Z 3020

Accura Z 4030

Accura Z 5040

行程(mm)

X

300

400

500

Y

200

300

400

Z

200

200

200

外型尺寸W×L×H(mm)

659×778×983

729×898×983

819×988×983

工作台大小W×L(mm)

485×385

565×465

625×545

工作台承重(Kg)

15

15

15

机台重量(Kg)

280

320

380

测量精度(XY平面)

2.5+L/250μm

2.7+L/250μm

光栅分辨率

0.4μm

摄像机

 进口彩色高清清晰度摄像机(标配)

光源(轮廓光&表面光)

LED冷光源,亮度连续可调

运动控制:CNC自动

光学系统:进口高精度连续自动变倍镜头,放大倍数从18X—230X (光学放大倍率0.7—4.5倍)

摄像机:进口高解析度工业级彩色CCD

光源: 轮廓光源&表面光源

可选加:触发式测头系统、Keyence基恩士激光测头系统、Navitar自动变倍镜头

同轴光/七海专利环形灯

可按需求加装2倍或0.5倍附加光学镜头

可程序控制的六环八区LED光源、表面光源、环形光源

工作距离:90mm

电源要求:电源:220±10 V  50±5 Hz(用电设备要求接地可靠;接地电阻小于4欧姆)

工作环境:20℃±2℃,温度变化≤1℃/hr,湿度45%~75%,振动﹤0.002g,低于15Hz
