高品质3D曲面玻璃的“幕后英雄”

发布时间:2019-01-18

3D曲面玻璃具有性能轻薄、透明洁净、抗指纹、防眩光、坚硬、耐刮伤、耐候性佳等特点,是高端智能手机、平板电脑、可穿戴式设备、 仪表板及工业用电脑等屏幕玻璃的理想材质。

随着3D曲面智能手机的快速发展,高品质的3D玻璃检测越来越受到重视,对检测的要求也越来越高。基于此,海克斯康制造智能推出了3D玻璃检测方案,以推动3D玻璃行业快速、全面的尺寸检测。


海克斯康3D玻璃测量方案由PC-DMIS测量软件和配置了转台、高精度接触扫描测头、高精度共聚焦白光测头、CCD测头的复合式影像测量仪组成。

检测内容包括:2D外形尺寸、3D轮廓度尺寸、玻璃厚度、高度、弧宽、角度等。


硬件

Optiv performance复合式影像测量设备,具备多传感器的高精度复合,搭配高精度的第四轴转台,以及定制化的产品夹具,使得在同一台测量机上,同一个装夹方式下,同一个坐标系下,实现3D玻璃全尺寸、高精度、高效率的检测。


           多传感器测量:

           接触式扫描:3D轮廓

           CCD测量:所有2D尺寸

           白光共聚焦测头:3D轮廓、厚度和平面度

           第四轴旋转台:用于玻璃联动旋转

           双Z轴控制系统:用于避免接触和非接触测量过程中的干涉,统一坐标系

软件

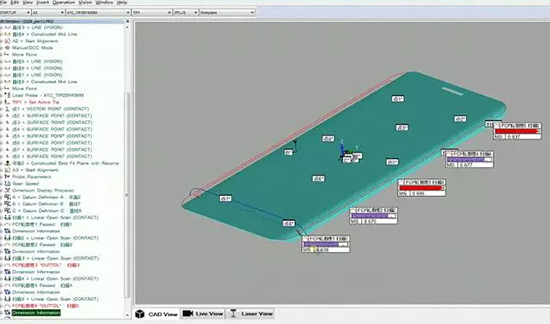

PC-DMIS作为一款全球用户数量最多的通用型的测量软件,具有优秀的轮廓度分析功能及可扩展的二次开放功能,测量结果自动输出,具备图形分析功能,进一步指导工艺改进,设备加工。

             优势:

             具有2D尺寸测量功能;

             可检测玻璃厚度;

             可导入CAD数模进行3D形貌分析;

             结合CNC转台,可完成玻璃完整3D扫描;


行业应用


Optiv复合式影像测量仪,不仅可以用于3D玻璃检测,还可以应用于精密机加工(平面度、轮廓度检测)、精密模具等。在对平面度、轮廓度等复杂尺寸的快速检测有良好表现,海克斯康开发的全尺寸检测方案、2D尺寸快速检测方案平面度、厚度和高度检测方案在3D玻璃尺寸检测方案应用广泛。


在3D玻璃广泛使用的今天,我们致力于解决3D玻璃复杂尺寸测量难点,积极开发3D玻璃测量方案,为提高3D玻璃检测精度及效率而不断努力。


了解更多产品资讯请登录公司网站www.brainyht.com.cn
