外径千分尺使用方法及注意事项

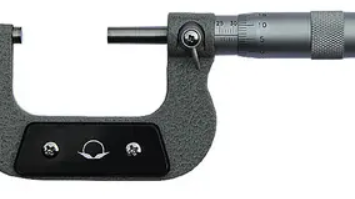

外径千分尺常简称为千分尺，它是比游标卡尺更精密的长度测量仪器。外径千分尺的结构由固定的尺架、测砧、测微螺杆、固定套管、微分筒、测力装置、锁紧装置等组成。固定套管上有一条水平线，这条线上、下各有一列间隔为1毫米的刻度线，上面的刻度线恰好在下面二相邻刻度线中间。微分筒上的刻度线是将圆周分为50等分的水平线，它是旋转运动的。

根据螺旋运动原理，当微分筒（又称可动刻度筒）旋转一周时，测微螺杆前进或后退一个螺距0.5毫米。这样，当微分筒转动一个分度后，它转过了1/50周，此时螺杆沿轴线移动了1/50×0.5毫米＝0.01毫米，所以，使用千分尺能够准确读取0.01毫米的数值。外径干分尺的零位校准：使用千分尺时先要检查其零位是否校准，所以先松开锁紧装置，清除油污，尤其是测砧与测微螺杆间接触面要清洗干净。检查微分筒的端面是否与固定套管上的零刻度线重叠，若不重叠应先转动旋钮，直到螺杆要接近测砧时，转动测力装置，当螺杆刚好与测砧接触时会听到喀喀声，此时停止转动。如果两零线仍不重叠（两零线重叠的标志是：微分筒的端面与固定刻度的零线重叠，且可动刻度的零线与固定刻度的水平横线重叠）,可将固定套管上的小螺丝松动，用专用扳手调节套管的位置，使两零线对齐，再把小螺丝拧紧。
