图文解说:游标卡尺的使用方法

发布时间:2017-06-29

游标卡尺是工业上常用的测量长度的仪器,可直接用来测量精度较高的工件,如工件的长度、内径、外径以及深度等。

游标卡尺的概述

游标卡尺作为一种被广泛使用的高精度测量工具,它是由主尺和附在主尺上能滑动的游标两部分构成。如果按游标的刻度值来分,游标卡尺又分0.10.050.02mm三种。


游标卡尺的读数方法

以刻度值0.02mm的精密游标卡尺为例,读数方法,可分三步;

1)根据副尺零线以左的主尺上的最近刻度读出整毫米数;

2)根据副尺零线以右与主尺上的刻度对准的刻线数乘上0.02读出小数;

3)将上面整数和小数两部分加起来,即为总尺寸。

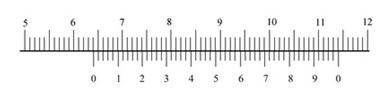

                       0.02mm游标卡尺的读数方法

如上图所示,副尺0线所对主尺前面的刻度64mm,副尺0线后的第9条线与主尺的一条刻线对齐。副尺线后的第9条线表示:
0.02x9= 0.18mm
所以被测工件的尺寸为:
64+0.18=64.18mm

游标卡尺的使用方法

将量爪并拢,查看游标和主尺身的零刻度线是否对齐。如果对齐就可以进行测量:如没有对齐则要记取零误差:游标的零刻度线在尺身零刻度线右侧的叫正零误差,在尺身零刻度线左侧的叫负零误差(这种规定方法与数轴的规定一致,原点以右为正,原点以左为负)。

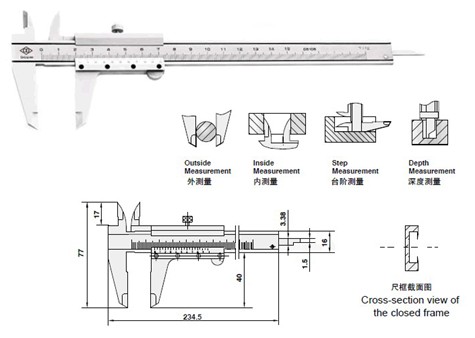

测量时,右手拿住尺身,大拇指移动游标,左手拿待测外径(或内径)的物体,使待测物位于外测量爪之间,当与量爪紧紧相贴时,即可读数,如下图所示:

游标卡尺的应用


游标卡尺作为一种常用量具,其可具体应用在以下这四个方面:

1)测量工件宽度

2)测量工件外径

3)测量工件内径

4)测量工件深度

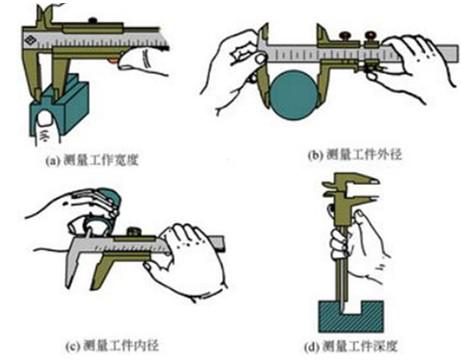

具体的这四个方面的测量方法请看下图:


游标卡尺使用注意事项

游标卡尺是比较精密的量具,使用时应注意如下事项:

1) 使用前,应先擦干净两卡脚测量面,合拢两卡脚,检查副尺0线与主尺0线是否对齐,若未对齐,应根据原始误差修正测量读数。

2) 测量工件时,卡脚测量面必须与工件的表面平行或垂直,不得歪斜。且用力不能过大,以免卡脚变形或磨损,影响测量精度。

3) 读数时,视线要垂直于尺面,否则测量值不准确。

4) 测量内径尺寸时,应轻轻摆动,以便找出最大值。

5) 游标卡尺用完后,仔细擦净,抹上防护油,平放在合内。以防生锈或弯曲。
