SR系列移动式粗糙度仪

发布时间:2021-12-13
    • 基本参数

    • 测量范围:30mm/50mm
    • 量程分辨率: 840μm/0.0032μm,84μm/0.00032μm(可选配大量程传感器)


  • 产品特点

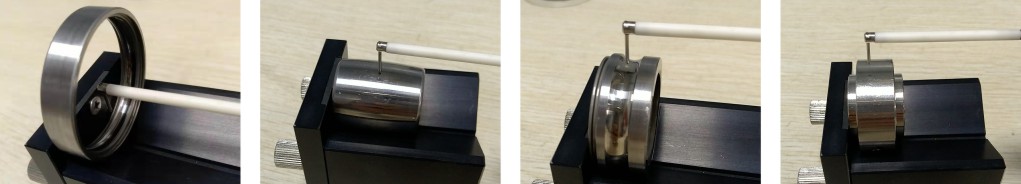

    触针直径小,可方便进入很窄的槽底部,对槽底部、侧部的粗糙度;且能有效对窄面进行粗糙度测量。

    宽范围、高精度的传感器在测量零件的圆弧面、斜面部位时仍保持极高精度。

    圆弧面、斜面补偿功能保证在测量该部件时具有和平面测量一样的精度。

    厚度差、直线度、波纹度均可用测量。

    评价能力

    评价轮廓 :P (原始轮廓), R (表面粗糙度轮廓)、粗糙度

    评价参数 :Ra, Rq, Rz, Ry, Rp, Rv, Rt, R3z,Rsk,Rku,Rc,RPc,RSm,Rmax(VDA, ANSI), Rz1max,RzJIS, Rppi,RΔa,RΔq, Rlr, Rmr, Rmr(c), Rδc, Rk,Rpk, Rvk,:,支撑曲线 (BAC), 振幅布曲线(ADC)

    滤波类型:2CR, 高斯

    截止波长λc: 0.08, 0.25, 0.8, 2.5mm;λs: 2.5, 8, 25μm( 按标准自动切换 )

    取样数:1~10λc

  • 无导头测量,测量零件的圆弧面、斜面、槽底、槽侧面等部位的粗糙度时,具有导头测量仪器无法比拟的精度优势和方便性。

  • 主要技术参数

  • 典型应用案例
