TESA通用量具案例

涡轮能源有限公司:TESA MICRO-HITE全用途计量测高仪

TESA的Micro-Hite立式电子测高仪广泛使用于车间 或测量室的精密工件测量. 这种电池供电的仪器无需任何线缆并可用自身的气泵在平台上滑行. 它能测量内径,外径,高度,深度和阶梯尺寸;工件几何特征无论是平面,平行或圆柱面.

TESA测高仪

使用Power Panel控制面板,Micro-Hite可以进行一维或二维测量以及在极坐标和直角坐标确定孔的位置.

Micro-Hite还有大量的选项附件,包括用于测量垂直度和直线度误差的TESA IG13测头.

最新一代的MicroHite plus M版本,配备了旋转式功率控制,在机动测高仪精度上结合了手动测高仪的速度.

Micro-Hite,于是,成为该领域内最灵活和精密的测高仪.

涡轮能源有限公司 – 在车间进行精密检测

成立于1982年, 涡轮能源有 限公司(TEL) 位于钦奈的郊区的两个工厂生产了大约一 百万用涡轮增压器.TEL的零件制造工厂在Pulivalam,有制造外壳,压缩机头及其它配件的几个车间组成.

测高仪在涡轮车间测量

在一个典型的TEL车间, 超过500名操作工,三班倒工作,使用Micro-Hite检验他们的工件. “TEL公司文化是赋予机床操作人员对他们自己的工作质量负责”, 总经理, R.Bakthavatchalam先生说.

这一切开始于N.Sridhar先生,Tespa工具私人有限公司, TESA在印度的合作伙伴,的执行董事1996年座着火车和大巴带着一台Micro-Hite 350去TEL在建的新工厂. 这就是伙伴关系的起步,如今已有超过70台TESA测高仪使用于TEL及其配套的其它制造单元.

“我们的操作人员一步步学习基础操作功能诸如自动获取被测孔的顶点和IG13测头用于角度测量”,R. Balaji先生, SD经理, 评论道;正是他选中了第一台Micro-Hite.

现距第一台Micro-Hite购买已经过去18年了,今天公司已将 Micro-Hite作为生产单位的标准配置. “我们标准的生产单元有一个切削中心,一个加工中心和一台用于检测中心的 Micro-Hite”,Balaji先生说.

多年后,TEL已经发展出工装可使复杂的涡轮增压器部件诸如壳体或压缩机端盖方便的用Micro-Hite来检测.

TESA测高仪

“为实现测量要求,我们大多数的操作员都学会了在二维模式下测量他们的工件”,Balaji先生说. “自从Micro-Hite的检测能力能适应零件设计的变化后我们已经很少使用定制量具.”

Mr Balaji引用了一个之前在25分钟内测量一种部件的32个尺寸的例子.现在同样的工作在使用 Micro-Hite控制面板的可编程检测功能后只需10分钟.

正如TEL发现Micro-Hite是一种超高性价比的检测方案,这都 归功于他们学会了如何利用测高仪的最大潜能.

总之, TEL整个组织从最高管理人员到基层机床操作员都 对Micro-Hite有助于其产品质量的关键作用赞赏有加.

涡轮增压器壳体厂 – 夜以继日的检测

“涡轮增压器壳体厂由十个制造单元组成, 每个单元针对一个 特定类型的壳体”, 质量保证副经理,C. P. Nithyanandam先生 在我们参观工厂时解释道.

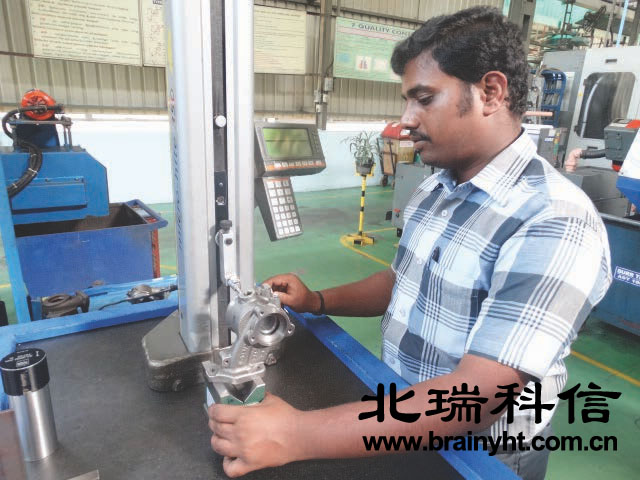

TESA测高仪测量机械壳体深度

用一个V型块固定机械壳体测量深度

Micro-Hite具有和钢一样的膨胀系数.这就使得TEL可以在夏天超过40°C温度的严酷车间环境使用它.

在车间有五个Micro-Hite检测站.全都在不断的使用,有时甚至是排队等待检测他们的工件.

看见一位操作员正熟练的操作移动检测一个机械壳体,我们问他为何喜欢Micro-Hite. “它方便在二个坐标方向测量孔的 位置”,他解释道.

TESA测高仪测量机械壳体测量孔

用一个V型块固定机械壳体测量孔

通过使用Micro-Hite替换三坐标测量机,TEL已实现可观的成本节约.

走到另一台Micro-Hite, 我们看到一位操作员在测量一批尺寸前先将他的工件固定于一个V型块装置上. “这台仪器的重复性非常好”, 他说.

TESA测高仪二维测量

机械壳体孔位的二维检测

测高仪测量机械壳体孔

机械壳体孔的测量

为保证服务, Tespa工具私人有限公司, TESA在印度的合作 伙伴, 已经在TEL派驻了一名驻厂服务工程师并承诺提供 基于24/7的服务支持同时维持Micro-Hite备件库存. “由于 我们必须不能辜负涡轮能源对我们的信任,我们的当务之 急就是服务”, Tespa 工具私人有限公司总经理,K. S. Shetty先生说.

校准室 – 经济方式检验量具

TEL主要在生产车间使用Micro-Hite测高仪同时每个校准室各有一台用于校准环规和塞规.

具备可选数字显示(0.0005,0.001,0.01和0.1mm)和基于最小长度偏差,Micro-Hite的精度足以校准大量的用于制造过程专用量具以及环塞规.

tesa测高仪对量具的校准检验

环规测量

Jamuna女士,校准室主管, 演示测量一个固定于V型块的 环规. 用熟练的手, 她获取分辨力到1微米的被测孔的顶点的直径.

TEL每年生产出3500万个涡轮增压器零件,而且Micro-Hite 也用于在校准室的20°C条件下二次检验确认精密制造的零件.Micro-Hite控制面板的内置打印机可以记录已做测量. 该仪器还具有RS232数据输出;实现批次追溯,则必须将测量值传输到数据库.

TESA 自豪的成为TEL电子测高仪的顶级供应商.这是一个双方关切都双赢局面的合作伙伴关系.

更多TESA测高仪资讯,登录北瑞科信官网:www.brainyht.com.cn查询。
