新能源

新能源

无论风能、太阳能还是核能,都需要大尺寸、高精度的测量设备,以确保设备的性能和整个能量转化过程中的最大效率。

风能技术的发展和应用正取得令人瞩目的非凡成就。超大尺寸和严格的尺寸公差要求是风电制造业测量应用的特点所在,无论是超大尺寸的风车叶片、塔筒、塔架的测量,还是集大尺寸与超高精度为一身的齿轮箱、变速箱的测量,以及系统安装与校准,先进的测量设备在风电领域被广泛采用,为提升风电行业的产能做出贡献。

灵活、高效的完成超大尺寸的精密测量:

对于完成诸如风车叶片、塔筒、塔架等超大尺寸的测量,要求测量系统能够具备获取三维坐标的能力、测量空间要大 (如:40 m x 10 m x 5 m)、测量精度高、能够密集采点以完成对曲面的评价、能够便携使用在各种场所、实现与CAD模型的比较分析、同时精确的对测量结果进行记录。一般来说,可以用以下系统完成大尺寸物体的精确工业测量:

经纬仪/全站仪

激光跟踪仪

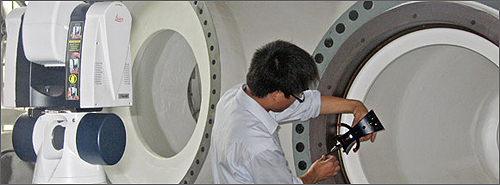

Leica激光跟踪仪,通过配备手持式测量系统(包括激光靶球、手持式触发测量系统、手持式扫描仪),能够完成对大尺寸物体的坐标数据采集,进行精确的分析,为风电行业的超大尺寸、现场测量提供了解决方案。

精密、大尺寸的箱体类零部件的测量:

风电领域的超大型发电机组,如齿轮箱、大型齿轮、风电主轴等重型零部件,需要极为精确的测量,并且尺寸大、形状复杂。来自Leitz的大型龙门式测量机PMM-G、PMM-F是完成这类测量应用的理想解决方案,采用龙门式结构,行程范围可达8000 x 3850 x 3700 mm;采用全球知名的QUINDOS测量软件,能够适合任何应-无论是简单还是复杂特殊的几何形状,从风电发电机组的大尺寸齿轮箱精密检测,到超大齿轮的检测,Leitz精密测量系统所测量齿轮的最大直径可达到39500 mm,是任何一种其它测量设备所不能完成的任务。。

现场装配:

无论是塔筒的竖立,或者是风车叶片的检测、或者是描述太阳能电池板的形状以及检测核能反应堆,精确而又具有超大尺寸和灵活性的Leica激光全站仪TDRA6000是负责能源领域日常维护和工作的重要设备。

手动量具简化日常的工作:

除了用大的内外径千分尺两点接触测量,用带尺(包络圆的外径)、V型块、测量滚轮(滚动接触)和光学仪器(以经纬仪三角测量)等,凭借经常使用的简单检测手段,如固定卡规(内卡规),量块组合或可伸缩内径规也能测量大尺寸。

风能设备制造中的大尺寸意味着大于500mm的尺寸。除了用大的内外径千分尺两点接触测量,用带尺(包络圆的外径)、V型块、测量滚轮(滚动接触)和光学仪器(以经纬仪三角测量)等,凭借经常使用的简单检测手段,如固定卡规(内卡规),量块组合或可伸缩内径规也能测量大尺寸。

为解决从250mm到数米的大尺寸测量,TESA提供不同类型的测量工具,经过长时间的验证,证明了其实际使用价值。
