Optiv Reference 影像测量仪

发布时间:2016-11-18

Optiv Reference 影像测量仪

为了应对最高精度的测量要求,Optiv Reference系列复合式影像测量仪为三维精密测量提供了顶级精度。

高刚性桥式结构设计,最新的结构材料技术,所有轴分布的空气轴承以及选项的减振器,提供了一个无以伦比的影像测量平台高精度型复合式影像测量系统,凭借其高精度、多传感器、长期的稳定性,广泛应用于航空航天、汽车、精密模具和计量院所等行业。

1、固定桥式超高精度型3D复合式影像测量系统

2、全花岗岩结构、Y轴导轨采用了精密V形燕尾导轨设计

3、专利的双Z轴设计

4、完善的气动平衡和优化的气浮轴承分布

5、精密滚珠丝杠,中央驱动,有效减少了阿贝误差

6、配置工业级高清晰度黑白CCD相机

7、灵活的光学镜头选择:电动变焦镜头、固定倍率和专利的2-Step  Zoom

8、多样的传感器,触发式接触测头、连续式扫描测头和测头更换架、TTL同轴激光,CWS共聚焦白光传感器、精密转台

9、原装整机进口

10、配备PC-DMIS  Vision软件、核心算法经过权威的PTB认证

11、HA或UHA高精度机型可选

型号

测量范围

外形尺寸

Reference 2Z543

500*400*300mm(Z1)

400*400*300mm(Z2)

1525*1480*1892mm

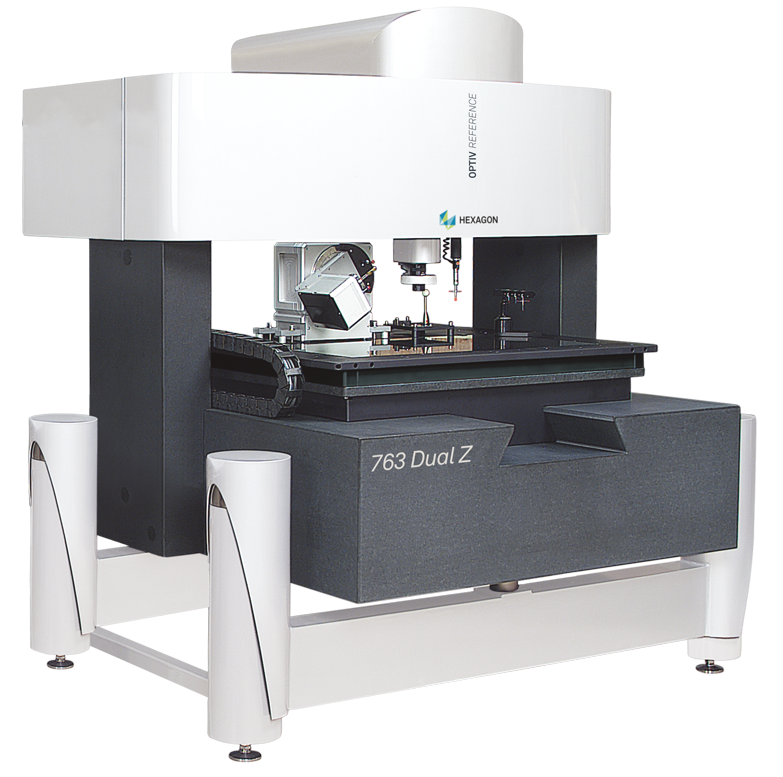

Reference 2Z763

730*600*300mm(Z1)

600*600*300mm(Z2)

1805*1850*1892mm

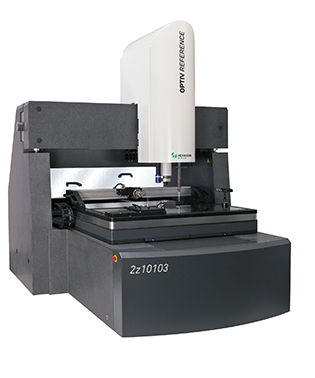

Reference 2Z10103

1050*1000*300mm(Z1)

920*1000*300mm(Z2)

1983*2575*2234mm
