EXPLORER 桥式三坐标测量机-高性价比性能之选

海克斯康 EXPLORER 桥式三坐标测量机基于用户的应用场景分为Touch和Scan两种应用包，传承海克斯康近30年的移动桥式机设计经验，提供较好的测量精度和动态性能表现。满足用户不同应用场景、不同等级的测量需求！

可靠设计铸就高性能

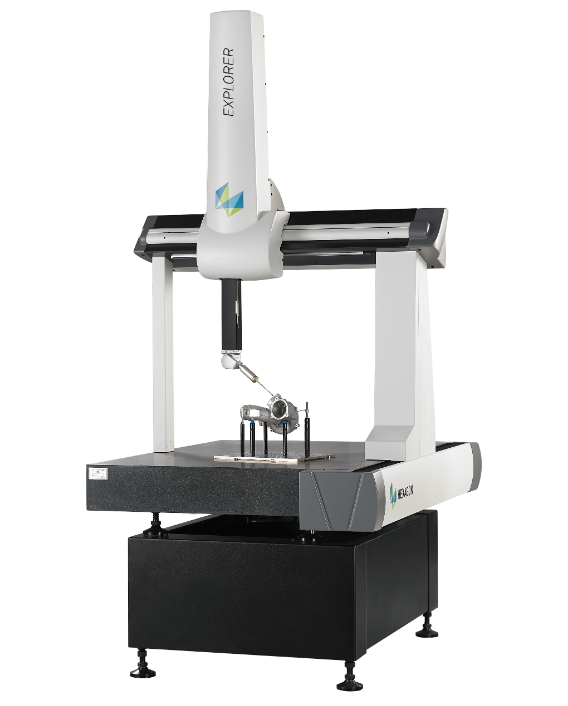

在结构设计上，EXPLORER 三坐标测量机采用移动桥式结构，在实际操作上为用户拓展更开阔的测量空间。测量机采用燕尾式导轨一体加工于花岗石平台，厚重稳固的花岗石工作台，既减少振动干扰，又保障精度与重复性，台面平面度符合 DIN 876 标准。

独特的气动平衡设计优化测量性能；精密三角梁设计增强整机刚性质量比，提升测量精度与运行稳定性 。

配置方面，EXPLORER提供触发式、扫描式等多样化的探测系统选择。

测量系统 – Touch&Scan应用包

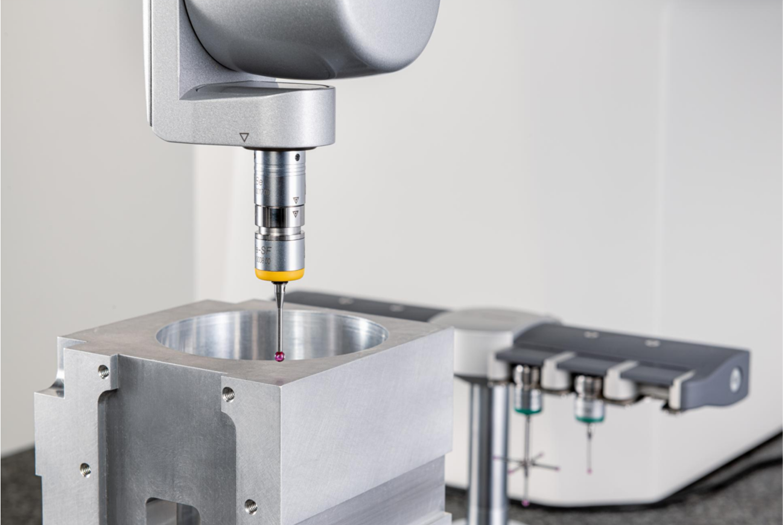

EXPLORER Touch配备触发测头，特点是操作简便，坚固耐用，相对经济实惠。高坚固性使其适用于恶劣的工业环境，可调节的测力增加了应用的灵活性，触发测头是通用表面形位测量的理想选择。

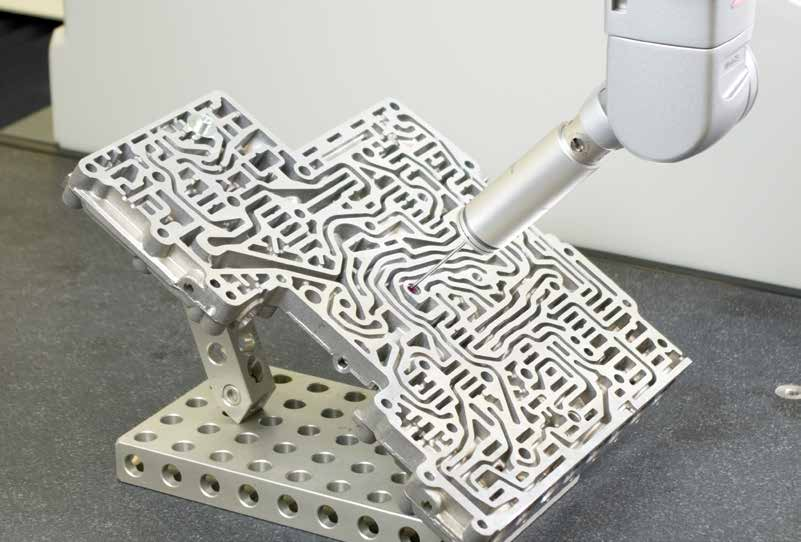

EXPLORER Scan 配备扫描测头，它能够以每秒钟数百个数据点的效率完成检测过程，操作人员可用节约下来的时间完成其他工作。扫描测头为制造商提供准确可靠的同时，节约大量过程时间。并可利用自动测头和测针更换架无缝切换多种测头配置。

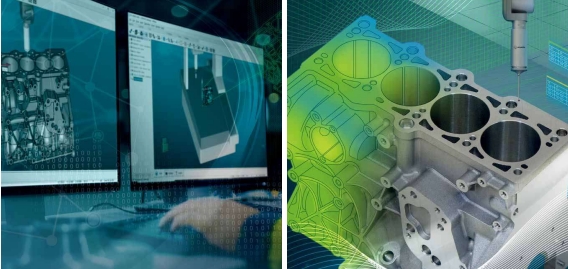

测量软件 PC-DMIS

EXPLORER配备了计量软件，在世界各地，成千上万的制造商使用PC-DMIS 完成各种各样的检测任务。PCDMIS将复杂的算法与便捷操作相结合，使用户能够轻松创建和执行测量程序。该软件的报告功能和与其他测量软件的高兼容性增强了对测量结果的可读性和用户体验，有助于做出更明智的决策。

技术特点

01 全硬质合金铝机械框架

合金铝密度小，在保证精度的情况下有助于提高测量机的动态性能，从而提高测量效率。全铝框架易于实现材料的一致性，能够在温度变化时，保证各部分的变形一致，加上海克斯康先进的温度补偿技术，使得精度更加准确可靠。

02 柔性气动平衡

独特的气动平衡技术，采用柔性悬挂系统，避免了轴向运动和传动系统之间的干涉问题，提高了测量机的精度和长期稳定性。

03 高分辨率光栅系统

金属镀金光栅热膨胀系数经过PTB官方认证，与大多数被测工件材质保持一致，具有超强抗干扰能力和抗磨损功能。一端刚性连接，一端弹性连接，保证在温度环境变化情况下的线性变化。

04 精密三角梁桥架设计

具有Z佳的结构刚性比，以提供更高的精度、长期的稳定性和更高的动态性能。三角形的结构稳固，较传统设计刚性提高25%，X向导轨重心降低50%，运行速度更快、占地更小、热稳定性更好。

05 开敞的测量空间

采用导轨与台面平齐的设计，使得工件的安放更加容易，允许从各个方向无阻碍地进行测量工作，同时为操作者提供了良好的视野。

06 一体式花岗岩平台

坚实稳固的花岗石工作台减少了振动并为活动桥的运动提供支撑。选料的过程经国际业机构按照严格的质量标准进行认证。

07 闭环式分布空气轴承设计

空气轴承在精密加工的燕尾导轨上，仅采用三面环抱即可实现自由度闭环，降低了气浮块维护的工作量。提供了Z佳的重复性，并保证整机稳定性。预载荷空气轴承可在测量机的整个行程之内确保精密的引导。

08 整体燕尾导轨

精密加工的整体燕尾导轨，三面闭环，提供了业内Z稳固的结构，-导轨直接加工于平台上，与平台一体，避免了分体式胶结导致的结构变形。结构简单紧凑，在同样的重量和尺寸下结构更稳固，刚性、可维护性更好。
